光伏电站低电压穿越测试方案
在电力系统发生故障导致电压跌落时，光伏电站能否保持并网运行并提供必要的无功支持，直接关系到电网的稳定性。低电压穿越（LVRT）能力是大型光伏电站并网的核心技术指标之一。随着新能源渗透率的提高，电网对光伏电站的故障响应要求愈发严格。若电站不具备合格的低电压穿越能力，可能在电网波动时大规模脱网，引发连锁反应，甚至导致局部电网崩溃。因此，开展规范、精准的低电压穿越测试，不仅是并网的强制门槛，更是保障电力系统安全的关键防线。
低电压穿越的技术原理
低电压穿越是指当电网故障引起电压跌落时，光伏电站能够在一定时间内保持不间断并网运行，并向电网提供无功电流以帮助电压恢复的能力。这一过程涉及逆变器控制策略、Crowbar电路（如有）动作以及整机协同控制等多个环节。测试的核心在于验证电站在不同电压跌落深度和持续时间下的响应特性，确保其符合国家标准规定的穿越曲线要求。
关键技术要求解析
根据GB/T 19964《光伏发电站接入电力系统技术规定》，光伏电站低电压穿越需满足以下核心要求：
- 不脱网连续运行：当并网点电压跌至0时，电站应能维持不脱网连续运行625毫秒；当电压跌落到标称电压的20%时，应能维持不脱网连续运行1秒。
- 动态无功支撑：在电压跌落期间，电站应向电网注入动态无功电流，以支持电网电压恢复。无功电流的大小应与电压跌落深度成正比，响应时间通常要求小于30毫秒。
- 恢复特性：故障清除后，电站有功功率应快速恢复，避免对电网造成二次冲击。
测试系统与实施流程

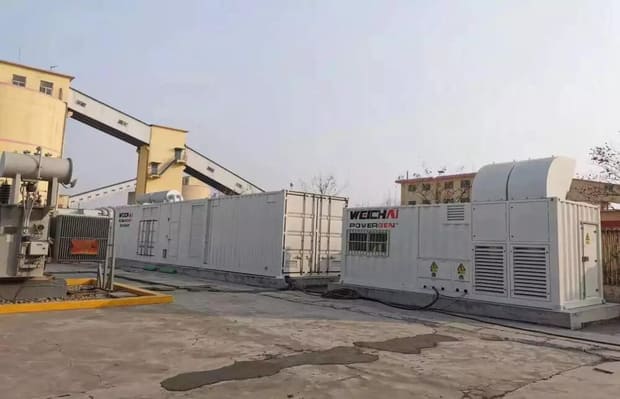

低电压穿越测试是一项高风险、高技术含量的现场试验，通常需要专用的电压跌落发生器或具备相应功能的测试设备。测试流程严谨复杂，需多方协同配合。
| 测试阶段 | 主要工作内容 | 注意事项 |
|---|---|---|
| 前期准备 | 审核电站图纸、保护定值，确认测试设备容量匹配 | 确保站内通信正常，安全措施到位 |
| 设备接入 | 连接电压跌落发生器至并网点，布置数据采集装置 | 核对相位，确保接线牢固，防止短路 |
| 预测试 | 进行小比例电压跌落测试，验证系统响应逻辑 | 观察逆变器状态，确认无异常报警 |
| 正式测试 | 按照标准曲线进行不同深度、不同时长的跌落测试 | 记录电压、电流、有功、无功等全量数据 |
| 数据分析 | 比对实测数据与标准曲线，评估穿越性能 | 重点分析无功响应速度与有功恢复特性 |
常见失败原因与整改
在实际测试中，光伏电站低电压穿越失败的情况屡见不鲜，主要原因包括：
1. 逆变器控制策略缺陷：部分老旧型号逆变器缺乏完善的LVRT控制算法，无法在电压跌落时快速切换至无功优先模式。解决方案是升级逆变器固件或更换具备合规功能的新型逆变器。
2. 无功补偿装置响应滞后：SVG或SVC等动态无功补偿装置响应速度慢，无法满足毫秒级无功支撑要求。需优化控制器参数，或更换高速响应的无功补偿设备。
3. 保护定值配合不当：站内过欠压保护定值设置过于灵敏，在电压跌落初期即触发跳闸。需根据标准要求重新整定保护定值，确保与LVRT逻辑协调一致。
4. 通讯延迟：调度指令下发与执行存在较大延迟，导致无功调节滞后。需优化站内通讯网络，减少数据传输耗时。
测试安全与风险控制
低电压穿越测试涉及人为制造电网故障，风险极高。必须制定详尽的安全预案，确保测试过程中人员与设备安全。测试前应获得电网调度部门的正式许可，并在指定时间窗口内进行。现场需配备专职安全员，监控设备状态，一旦遇到异常情况立即终止测试。此外，测试设备应具备完善的自我保护功能，防止因操作失误导致设备损坏。
总结
光伏电站低电压穿越测试是验证电站涉网性能的关键环节，对于提升电网抵御故障能力具有重要意义。通过规范的测试与整改，可以确保电站在电网故障期间“撑得住、帮得上”，实现源网和谐共存。业主应选择具备资质与经验的第三方检测机构，确保测试结果的权威性与准确性，为电站长期稳定运行奠定基础。
