某储能电站PCS检测案例

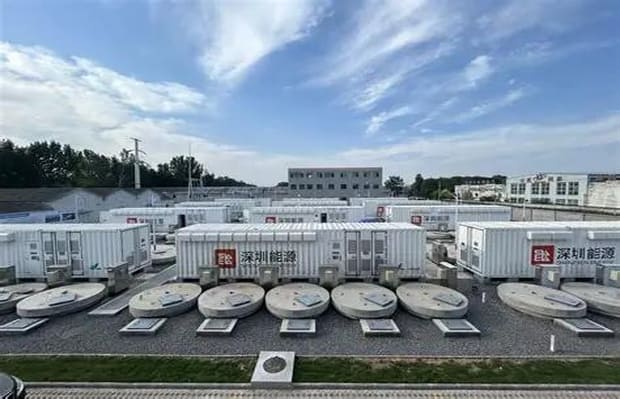

储能变流器（PCS）作为连接电池组与电网的核心电力电子设备，其性能直接决定了储能系统的电能转换效率、电网适应性及安全性。在储能电站的并网验收中，PCS检测是重中之重。本文以某100MW储能电站的PCS现场检测为例，详细阐述转换效率、电能质量及故障穿越能力的测试方法与判定标准，揭示高质量PCS检测对提升电站整体竞争力的重要意义。
PCS检测的核心维度
PCS不仅需要具备高效的交直流转换能力，还必须在电网发生波动时保持稳定运行，甚至提供支撑。因此，检测内容主要聚焦于以下三个核心维度：
- 效率特性：包括最大效率、加权效率及待机损耗，直接影响电站的经济收益。
- 电能质量：关注输出电流谐波、直流分量注入及三相不平衡度，确保对电网无污染。
- 电网适应性：重点测试高低电压穿越（LVRT/HVRT）及频率适应性，验证其在极端工况下的生存能力。
现场测试实录：效率与谐波分析
在本次检测中，技术人员使用高精度功率分析仪对PCS在不同负载率下的效率进行了实测。数据显示，该型号PCS在20%-100%负载范围内，最大转换效率达到98.5%，欧洲加权效率为98.2%，优于厂家宣称值。这一数据为电站的全生命周期收益测算提供了可靠依据。
在谐波测试环节，重点监测了并网点电流总谐波畸变率（THDi）。测试结果显示，在额定功率运行时，THDi仅为1.2%，远低于国标规定的3%限值。这表明该PCS采用了先进的多电平拓扑结构及优化调制算法，能有效抑制高频谐波，减少对电网的电磁干扰。
| 测试项目 | 测试条件 | 实测结果 | 标准要求 |
|---|---|---|---|
| 最大转换效率 | 额定电压，最佳负载点 | 98.5% | ≥98.0% |
| 加权效率 | 不同负载率加权平均 | 98.2% | ≥97.5% |
| 电流总谐波畸变率 | 额定功率运行 | 1.2% | ≤3.0% |
| 直流分量注入 | 额定功率运行 | 0.3% In | ≤0.5% In |
故障穿越能力验证
高低电压穿越测试是检验PCS电网适应性的“硬仗”。测试团队利用专用电压跌落发生器，模拟电网电压瞬间跌落至20%额定电压并持续625ms的工况。监测数据显示，PCS在电压跌落期间未脱网，且能快速提供无功电流支撑，帮助电网电压恢复。在电压恢复阶段，有功功率平滑回升，无剧烈震荡。这一表现证明了该PCS具备优秀的锁相环控制策略及低电压 Ride-Through 能力，符合最新并网标准要求。
常见问题与整改建议
在另一台备用PCS的初测中，发现其在轻载工况下存在轻微的电流波形畸变。经频谱分析，确定为开关频率共振所致。建议厂家调整载波比及滤波器参数后，复测波形质量显著改善。此类细节问题的发现与解决，体现了专业检测机构在设备选型与入网把关中的技术价值。
总结
PCS作为储能系统的“心脏”，其性能优劣直接关系到电站的安全性与经济性。通过严格的效率、电能质量及故障穿越检测，不仅能验证设备是否符合国标要求，更能挖掘其潜在性能优势，为电站优化运行提供数据支持。对于业主而言，选择具备CNAS/CMA资质的第三方机构进行PCS专项检测，是保障投资安全、提升运营效益的必要举措。
