谐波检测标准解读

在现代电力系统中，谐波污染已成为影响电能质量的主要因素之一。随着变频器、整流器、电弧炉等非线性负载的广泛应用，电网中的谐波含量日益增加。谐波不仅会导致变压器、电机等设备过热，缩短使用寿命，还可能引发继电保护误动、通信干扰等严重事故。因此，准确检测并评估谐波水平，对于保障电网安全、提高用电效率具有重要意义。GB/T 14549《电能质量 公用电网谐波》是我国谐波检测的核心标准，为谐波的测量、限值及评估提供了统一的技术依据。

谐波标准核心内容解析

GB/T 14549明确规定了公用电网谐波电压限值和谐波电流允许值。标准根据不同电压等级（0.38kV、6kV、10kV、35kV、66kV、110kV）设定了相应的电压总谐波畸变率（THD）及各次谐波电压含有率限值。例如，在0.38kV低压电网中，电压总谐波畸变率限值为5%，其中奇次谐波电压含有率限值为4%，偶次谐波电压含有率限值为2%。这些限值是判断电网谐波是否合格的根本依据。

对于谐波电流，标准规定了公共连接点（PCC）的最小短路容量对应的各次谐波电流允许值。若实际短路容量与标准规定不同，需按公式进行换算。这一规定体现了谐波容纳能力与电网强度的关系，即电网越强，允许的谐波电流越大。理解这一逻辑，有助于在项目前期评估谐波接入的可行性。

关键检测技术与方法

谐波检测并非简单的数值读取，而是一项涉及信号处理、频谱分析的复杂技术工作。以下是检测过程中需重点关注的几个环节：

谐波电压与电流的同步测量

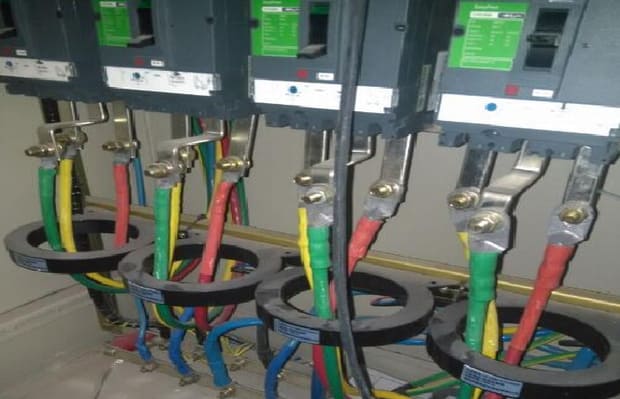

为了准确评估谐波源对电网的影响，需同时测量谐波电压和谐波电流。谐波电压反映了电网整体的污染程度，而谐波电流则指向具体的污染源。通过同步测量，可以计算谐波阻抗，进而识别主要谐波源。在实际操作中，需在公共连接点安装高精度传感器，确保电压、电流信号的同步采集。数据记录间隔通常为3秒或更短，以捕捉瞬态变化。

背景谐波的处理

在评估新建项目谐波排放时，需扣除背景谐波的影响。背景谐波是指被测用户未投入运行时，电网中已存在的谐波水平。检测方法是在用户断开状态下测量背景谐波，然后在用户正常运行时测量总谐波，最后通过矢量合成或线性叠加方法计算用户产生的谐波贡献量。这一过程较为复杂，需借助专业软件进行分析，确保评估结果的公正性。

常见谐波问题与治理策略

检测发现谐波超标后，需采取有效措施进行治理。常见的治理手段包括加装无源滤波器、有源滤波器（APF）及静止无功发生器（SVG）。无源滤波器成本低，但易与电网发生谐振；有源滤波器响应速度快，滤波效果好，但成本较高。选择治理方案时，需结合谐波频谱特性、负载变化情况及投资预算进行综合考量。

此外，优化设备选型也是源头治理的重要手段。例如，选用多脉冲整流器、PWM变频器等高功率因数、低谐波排放的设备，可大幅降低谐波产生。深圳德恺并网涉网试验建议，在项目设计阶段即引入谐波评估环节，预测潜在风险，提前规划治理措施，避免后期整改带来的高昂成本。

检测报告的应用价值

一份权威的谐波检测报告不仅是合规证明，更是设备运维的重要参考。报告中包含的谐波频谱图、趋势曲线等数据，可用于建立设备健康档案，预测潜在故障。当发生设备异常时，可通过对比历史数据，快速定位谐波相关问题。此外，对于参与电力市场交易的用户，良好的电能质量记录有助于提升信用评级，获取更多商业机会。

总结

谐波检测是电能质量管理的重要组成部分。深入理解GB/T 14549标准，掌握科学的检测方法与评估技巧，是解决谐波问题的前提。通过精准检测、合理治理，可有效降低谐波危害，提升电力系统运行效率与安全性。
