电能质量检测流程

在现代工业与商业环境中，电能质量直接关系到生产设备的稳定运行与产品质量。随着非线性负载（如变频器、电弧炉、整流设备）的广泛应用，电网谐波污染、电压波动及三相不平衡等问题日益凸显。这些问题不仅会导致设备过热、误动作，还可能引发严重的生产事故。规范的电能质量检测是诊断电网健康状况、制定治理方案的前提。本文将深入剖析电能质量检测的全流程，帮助用户掌握关键测试环节，确保电力系统高效、安全运行。

检测点位选择与方案制定

电能质量检测的第一步是科学选择监测点位。根据GB/T 14549及GB/T 12326等国家标准，监测点通常设置在公共连接点（PCC）、主要非线性负载接入点或敏感设备供电端。点位的代表性直接决定检测结果的权威性。

制定检测方案时，需明确监测目的：是评估整体电网背景水平，还是排查特定设备干扰？需确定监测时长，通常不少于24小时，以覆盖不同负荷工况。同时，需确认电压等级、互感器变比及接线方式，确保测试仪器参数设置正确。周密的方案设计能避免数据缺失或无效，提高检测效率。

仪器校准与现场安装

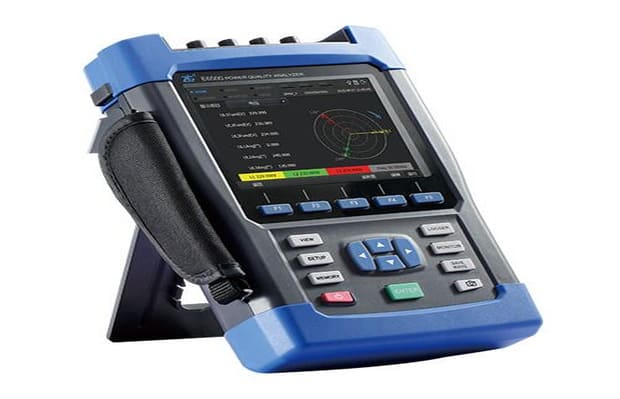

高精度电能质量分析仪是检测的核心工具。使用前需确认仪器具备CMA/CNAS校准证书，且在有效期内。现场安装时，需严格遵守安全操作规程，佩戴绝缘防护用品，防止触电事故。

电流互感器的安装方向至关重要，若方向反接，将导致功率因数及谐波相位计算错误。安装完成后，需实时观察波形与数值，确认信号采集正常，无断线或饱和现象。

谐波与间谐波分析

谐波检测是电能质量评估的核心内容。需测量各次谐波电压与电流含有率，以及总谐波畸变率（THD）。重点关注特征谐波（如5次、7次、11次、13次），这些谐波往往由特定类型的整流设备产生。

间谐波检测则针对频率非整数倍基波的成分，常见于变频调速系统与电弧炉。间谐波可能导致照明闪烁及通信干扰。通过频谱分析，识别主要谐波源及其贡献度，为后续滤波器选型提供数据支撑。若谐波超标，需分析是否因谐振放大所致，避免盲目治理。

电压偏差与波动闪变测试

电压偏差反映供电电压与标称值的偏离程度，长期过压或欠压会缩短设备寿命。需统计监测期间的电压最大值、最小值及合格率，判断是否符合GB/T 12325要求。

电压波动与闪变测试主要针对冲击性负载，如轧钢机、电焊机。需测量短时闪变值（Pst）与长时闪变值（Plt），评估电压快速变化对人眼视觉及精密仪器的影响。若闪变超标，需建议安装动态无功补偿装置（如SVG），以抑制电压波动。

三相不平衡与频率偏差监测

三相不平衡度由负序分量与正序分量之比计算得出，主要源于单相负载分配不均或不对称故障。长期不平衡会导致电机附加发热、振动加剧。需监测不平衡度的最大值与95%概率大值，确保在国标限值内。

频率偏差测试则记录电网频率的实际运行情况。虽然大电网频率稳定性较高，但在孤网运行或微电网场景下，频率波动可能较大。需验证频率偏差是否在±0.2Hz（或更严标准）范围内，保障同步设备正常运行。

检测报告解读与治理建议

检测结束后，工程师需对海量数据进行统计分析，编制电能质量检测报告。报告需清晰列出各项指标实测值、标准限值及达标情况。对于不合格项，需结合负荷特性进行深入分析，找出根本原因。

基于检测结果，提供针对性的治理建议。例如，针对谐波问题，推荐安装有源电力滤波器（APF）；针对无功不足，建议配置静止无功发生器（SVG）；针对三相不平衡，建议调整负载分布或安装不平衡调节装置。科学的治理方案能显著提升电能质量，降低线路损耗，延长设备寿命。

总结

电能质量检测是保障电力系统安全、经济运行的技术手段。通过规范的监测与分析，不仅能发现潜在隐患，还能为电能治理提供科学依据。对于工业企业而言，定期开展电能质量检测，是提升生产效率、降低运维成本的重要举措。
